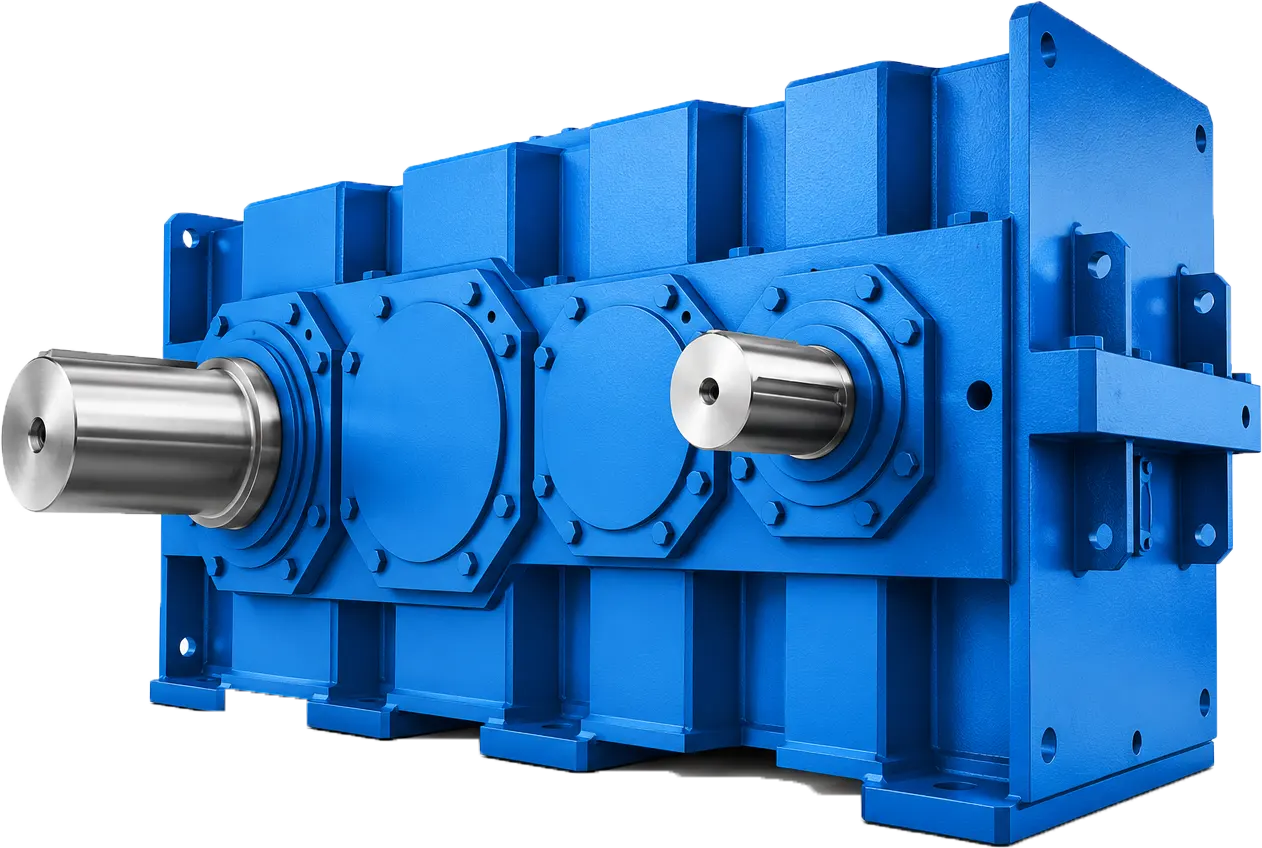

Flender промышленные редукторы (серии H / B)
Цилиндрические (H) и коническо-цилиндрические (B) редукторы для тяжёлой промышленности. Номинальный момент до 1 400 000 Нм.
🔩 Цилиндр./конические🔄 i = 1,25–450💪 до 1 400 000 Нм🏭 типоразмеры 3–28⚙️ моноблок до 78 000 Нм
Типы редукторов Flender
Серии и технические характеристики
| Серия | Тип передачи | Передаточное число i | Момент, Нм | Мощность, кВт | Ступени |
|---|---|---|---|---|---|
| H1 | Цилиндрический, 1-ступ. | 1,25–5,6 | до 245 000 | — | 1 |
| H2 | Цилиндрический, 2-ступ. | 6,3–28 | до 1 400 000 | — | 2 |
| H3 | Цилиндрический, 3-ступ. | 22,4–112 | до 1 400 000 | — | 3 |
| H4 | Цилиндрический, 4-ступ. | 100–450 | до 1 400 000 | — | 4 |
| B2 | Коническо-цилиндрический, 2-ступ. | 5–22,4 | до 230 000 | — | 2 |
| B3 | Коническо-цилиндрический, 3-ступ. | 12,5–90 | до 1 400 000 | — | 3 |
| B4 | Коническо-цилиндрический, 4-ступ. | 80–400 | до 1 400 000 | — | 4 |
| B3.H / T3.H | Привод ковшового элеватора | 25–71 | до 240 000 | до ~1 809 кВт | 3 |
Описание
Серии H и B — универсальные промышленные редукторы Flender (Siemens) для самых тяжёлых условий: 7 базовых типов, типоразмеры 3–28, моноблочный корпус до 78 000 Нм. Зубчатые передачи по DIN 3990/3991 (ISO 6336, AGMA). Отдельная программа B3.H/T3.H — приводы ковшовых элеваторов со встроенным стопорным механизмом и вспомогательным приводом. ООО «Мехион Привод» поставляет Flender в Россию в рамках ВЭД с полным пакетом документов ТР ТС/EAC.
Конструктивные особенности
- Моноблочный (неразъёмный) корпус до 78 000 Нм
- Шлифованные зубчатые колёса, низкий уровень шума
- Системы охлаждения: вентилятор, змеевик, маслоохладитель
- Уплотнения Taconite для запылённых сред, встроенный стопор
- Исполнения ATEX, антикоррозионное покрытие C3
- Опция Fast Track — сборка за 2 недели
Применение
- Мельницы, дробилки, смесители
- Ковшовые элеваторы (цемент, горная добыча, сыпучие)
- Конвейеры и транспортёры тяжёлых грузов
- Краны и подъёмные механизмы
- Экскаваторы и роторные машины
Каталоги планетарных редукторов Flender (PLANUREX 2, SIP) — отдельная программа; запросите при необходимости.
Промышленные редукторы Flender под заказ
Flender — выбор для приводов с экстремальными моментами. Поможем с подбором по моменту и передаточному числу, рассчитаем сервис-фактор и ресурс, организуем поставку под ключ с сертификацией ТР ТС/EAC.
Все типоразмеры Flender по официальному каталогу · 170 моделей
H1 03H1 05H1 07H1 09H1 11H1 13H1 15H1 17H1 19H2 03H2 04H2 05H2 06H2 07H2 08H2 09H2 10H2 11H2 12H2 13H2 14H2 15H2 16H2 17H2 18H2 19H2 20H2 21H2 22H2 23H2 24H2 25H2 26H2 27H2 28H3 05H3 06H3 07H3 08H3 09H3 10H3 11H3 12H3 13H3 14H3 15H3 16H3 17H3 18H3 19H3 20H3 21H3 22H3 23H3 24H3 25H3 26H3 27H3 28H4 07H4 08H4 09H4 10H4 11H4 12H4 13H4 14H4 15H4 16H4 17H4 18H4 19H4 20H4 21H4 22H4 23H4 24H4 25H4 26H4 27H4 28B2 04B2 05B2 06B2 07B2 08B2 09B2 10B2 11B2 12B2 13B2 14B2 15B2 16B2 17B2 18B3 03B3 04B3 05B3 06B3 07B3 08B3 09B3 10B3 11B3 12B3 13B3 14B3 15B3 16B3 17B3 18B3 19B3 20B3 21B3 22B3 23B3 24B3 25B3 26B3 27B3 28B4 05B4 06B4 07B4 08B4 09B4 10B4 11B4 12B4 13B4 14B4 15B4 16B4 17B4 18B4 19B4 20B4 21B4 22B4 23B4 24B4 25B4 26B4 27B4 28B3.H 4B3.H 5B3.H 6B3.H 7B3.H 8B3.H 9B3.H 10B3.H 11B3.H 12B3.H 13B3.H 14B3.H 15B3.H 16B3.H 17B3.H 18T3.H 4T3.H 5T3.H 6T3.H 7T3.H 8T3.H 9T3.H 10T3.H 11T3.H 12
